MotobombasSaber cuánto caudal necesitas es solamente la mitad del problema. Para seleccionar correctamente una bomba también debemos determinar qué exigencia hidráulica tendrá que vencer mientras mueve ese caudal. Esa exigencia suele expresarse como altura manométrica.
En una instalación sencilla de agua, la altura que debe entregar la bomba puede entenderse como la combinación de tres componentes: desnivel, presión requerida y pérdidas de carga.
Altura requerida ≈ altura estática + presión requerida + pérdidas de cargaTodos estos componentes deben expresarse en una unidad compatible, normalmente metros de columna de agua.
Esta expresión es una simplificación práctica para sistemas comunes. Algunas instalaciones requieren considerar además diferencias de presión entre depósitos, velocidades, niveles variables u otras condiciones.
Primero: qué significa realmente “altura” en una bomba
Cuando hablamos de altura de una bomba no nos referimos solamente a la distancia vertical que existe entre la bomba y el destino.
En hidráulica, la altura representa energía por unidad de peso del líquido y permite expresar en metros distintas exigencias de una instalación.
Esto significa que una bomba puede necesitar aportar energía para:
- elevar el agua desde un nivel inferior a uno superior;
- mantener una determinada presión en el destino;
- compensar la energía perdida mientras el agua circula por la tubería;
- vencer pérdidas producidas por válvulas, codos, filtros y otros accesorios.
Si el agua debe subir 15 metros, no corresponde concluir automáticamente que necesitas una bomba que entregue 15 metros. Esos 15 metros pueden ser solamente uno de los componentes del cálculo.
Qué componentes forman la altura manométrica
Para una instalación típica podemos separar el problema en tres partes.
1. Altura estática o desnivel
Es la diferencia vertical entre los niveles relevantes del sistema.

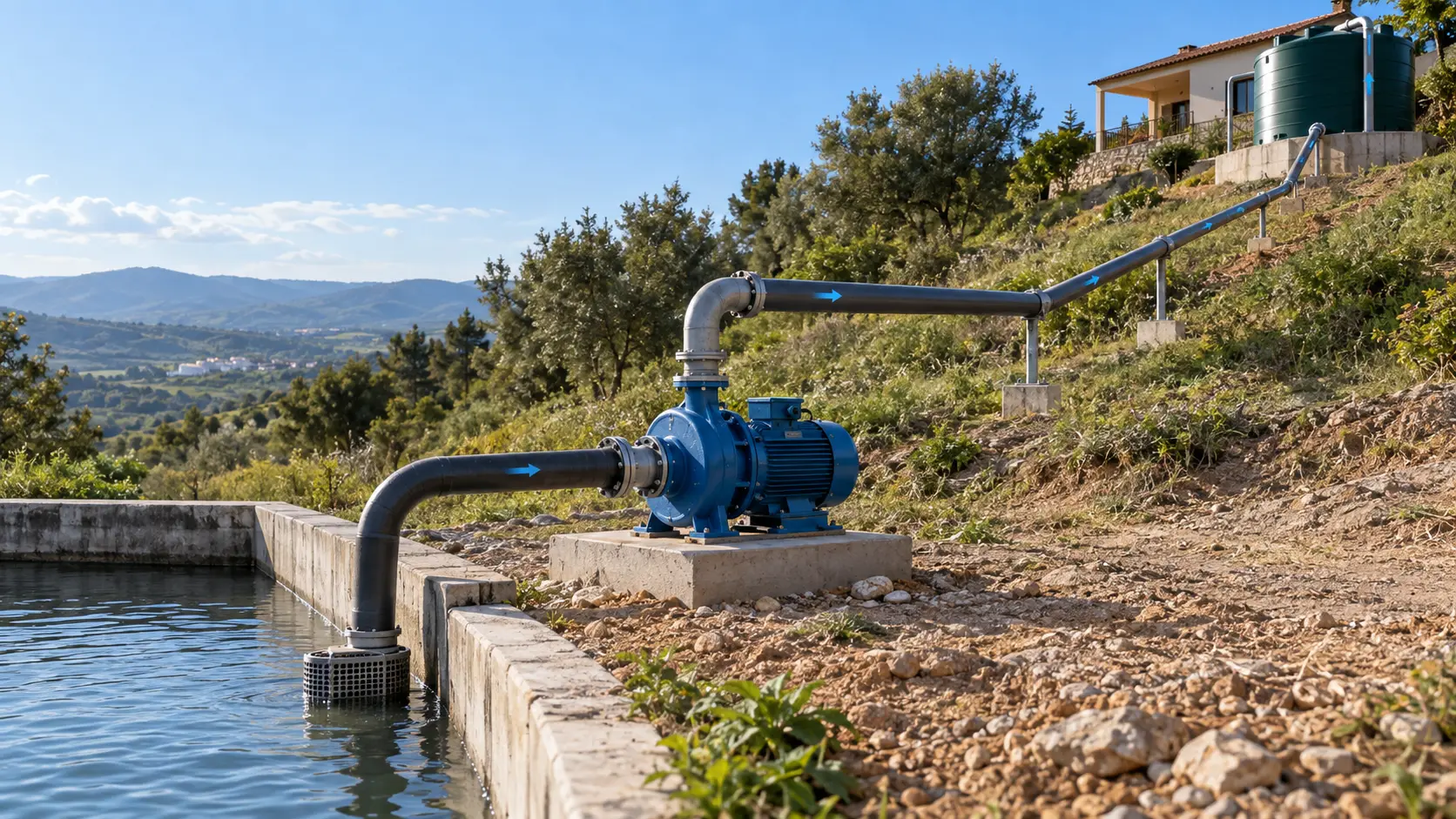

Por ejemplo, si tomamos agua desde un estanque abierto y la llevamos a otro estanque abierto ubicado más arriba, nos interesa principalmente la diferencia entre el nivel del agua de origen y el nivel de destino.
2. Presión que queremos conservar en el destino
Si solamente queremos descargar agua libremente en otro estanque abierto, normalmente no necesitamos agregar una presión final de servicio.
Pero si alimentamos una casa, un sistema de riego, una máquina u otro consumo, es posible que necesitemos mantener presión disponible al final.
3. Pérdidas de carga
Cuando el agua circula pierde energía por fricción y por los distintos elementos que encuentra durante el recorrido.
Entre ellos:
- tuberías;
- codos;
- tees;
- válvulas;
- filtros;
- reducciones;
- otros accesorios.
Paso 1: determina correctamente el desnivel
Para un cálculo sencillo entre depósitos abiertos, toma como referencia los niveles del agua, no simplemente la posición física de la bomba.
Supongamos que el nivel de agua del estanque de origen se encuentra en una cota de referencia de 0 metros y el punto de descarga está 12 metros más arriba.
Altura estática = 12 mResultado: la instalación tiene un desnivel estático de 12 metros.
Todavía no hemos considerado pérdidas de carga ni una posible presión requerida en el destino.
¿Qué pasa si la bomba está más arriba que el nivel del agua?
La ubicación de la bomba sí es importante para revisar las condiciones de aspiración. Sin embargo, al calcular la diferencia estática entre el nivel inicial y el destino debemos evitar contar dos veces la misma altura.
Si ya calculaste la diferencia vertical total entre el nivel del agua de origen y el punto final, no vuelvas a agregar esa misma diferencia simplemente porque una parte del recorrido está antes de la bomba.
Las condiciones de aspiración merecen además una revisión propia: profundidad, tubería, cebado, pérdidas y límites físicos de una bomba de superficie pueden condicionar completamente la solución.
Paso 2: define si necesitas presión en el destino
Ahora debemos preguntarnos qué ocurrirá cuando el agua llegue.
Hay una diferencia importante entre:
- descargar libremente en un estanque abierto;
- alimentar una red domiciliaria;
- alimentar aspersores;
- trabajar contra un recipiente presurizado;
- abastecer un proceso que necesita determinada presión.
Cuando existe una presión requerida, podemos expresarla como una altura equivalente para incorporarla al cálculo.
Como referencia, 1 bar corresponde aproximadamente a 10,2 metros de columna de agua.
Supongamos que, para un ejemplo didáctico, necesitamos mantener aproximadamente 2 bar en el punto final.
2 bar × 10,2 m/bar ≈ 20,4 mResultado: esos 2 bar representan aproximadamente 20,4 metros de columna de agua.
Esto no significa que toda vivienda deba tener 2 bar ni que ese valor corresponda a todos los sistemas. El valor anterior es solamente un ejemplo de conversión.
Paso 3: calcula las pérdidas de carga
Este es uno de los componentes que con mayor frecuencia se omite.
El agua pierde energía mientras circula debido a la fricción con la tubería y al paso por accesorios.
Las pérdidas dependen, entre otros factores, de:
- caudal;
- diámetro interior de la tubería;
- longitud;
- material y rugosidad;
- velocidad del agua;
- cantidad y tipo de accesorios.
No podemos determinar correctamente las pérdidas sin saber cuánto agua circulará. Las pérdidas por fricción cambian cuando cambia el caudal.
Las pérdidas no se calculan solamente por metros de tubería
Una tubería de 50 metros no equivale automáticamente a una pérdida de 5, 10 o cualquier otra cantidad fija de metros.
Dos tuberías de la misma longitud pueden presentar pérdidas muy diferentes si cambia:
- el diámetro;
- el caudal;
- el material;
- la cantidad de accesorios.
En una estimación preliminar algunas personas agregan un porcentaje fijo “por pérdidas”. Eso puede servir solamente como una aproximación muy inicial en determinados contextos, pero no sustituye un cálculo cuando queremos seleccionar correctamente una bomba.
¿Y los codos y válvulas?
También generan pérdidas.
Técnicamente pueden evaluarse mediante coeficientes de pérdida o mediante métodos de longitud equivalente, según la información y el método de cálculo utilizado.
En esta guía no vamos a inventar una cantidad fija de metros para cada codo, porque la pérdida depende de su geometría, diámetro, caudal y condiciones de flujo.
Paso 4: suma los componentes
Cuando el origen y el destino están abiertos a la atmósfera, las velocidades en esos depósitos son despreciables y no necesitamos una presión adicional en la descarga, una aproximación práctica puede quedar así:
H ≈ altura estática + pérdidas de cargaSi además necesitamos mantener una determinada presión en el destino:
H ≈ altura estática + altura de presión requerida + pérdidas de cargaEsta es la versión que resulta más fácil de comprender para muchas instalaciones habituales.
Si existe presión en el origen, depósitos presurizados, velocidades relevantes en las secciones de entrada y salida u otras condiciones especiales, debemos utilizar un análisis más completo del sistema.
Ejemplo 1: llenar un estanque abierto ubicado más arriba
Veamos primero un caso sencillo sin presión de servicio en el destino.
Supongamos una instalación ficticia con estos datos:
- caudal ya calculado: 3 m³/h;
- diferencia vertical entre los niveles de agua: 12 m;
- destino: estanque abierto;
- pérdidas calculadas para ese caudal: 4 m.
Importante: los 4 metros de pérdida son un dato ficticio creado solamente para mostrar el procedimiento. No representan una tubería real.
Fórmula:
H ≈ altura estática + pérdidasReemplazo:
H ≈ 12 m + 4 m H ≈ 16 mResultado del ejemplo: necesitamos evaluar el sistema alrededor de 3 m³/h a 16 metros de altura.
El siguiente paso no es buscar una bomba que diga “altura máxima 16 m”. Hay que revisar una curva y comprobar qué bomba entrega aproximadamente 3 m³/h cuando trabaja cerca de 16 m.
Ejemplo 2: alimentar una instalación que además necesita presión
Ahora agreguemos una presión final.
Utilizaremos valores ficticios exclusivamente para explicar el procedimiento:
- caudal requerido: 3 m³/h;
- desnivel estático: 12 m;
- presión requerida en destino: 2 bar;
- pérdidas previamente calculadas: 4 m.
Paso 1: convertir presión a altura
2 bar × 10,2 ≈ 20,4 mPaso 2: sumar los componentes
H ≈ 12 + 20,4 + 4 H ≈ 36,4 mResultado del ejemplo: el requerimiento hidráulico aproximado sería:
Q = 3 m³/h a H ≈ 36,4 m
Ahora sí tenemos dos datos mucho más útiles para comenzar a revisar curvas de bombas.
El desnivel era solamente 12 metros, pero al agregar presión y pérdidas el requerimiento del ejemplo llegó a aproximadamente 36,4 metros. Por eso seleccionar una bomba considerando únicamente el desnivel puede llevar a una elección incorrecta.
¿Dónde entra la aspiración en el cálculo?
Este punto genera bastante confusión.
Supongamos que tenemos una bomba de superficie instalada 3 metros sobre el nivel del agua y el destino está 10 metros sobre la bomba.
Si calculamos correctamente la diferencia vertical desde el nivel del agua de origen hasta el punto de destino, esa diferencia total será aproximadamente 13 metros.
No corresponde hacer:
13 m + 3 m de aspiraciónporque esos 3 metros ya forman parte de los 13 metros de diferencia vertical.
Que no debamos sumar dos veces la misma altura no significa que la aspiración pueda ignorarse. Una bomba de superficie tiene condiciones y límites de aspiración que deben comprobarse por separado, además de las pérdidas existentes en esa línea.
¿La distancia horizontal se suma directamente a la altura?
No.
Cien metros de tubería horizontal no significan cien metros adicionales de altura manométrica.
La distancia horizontal influye porque una tubería más larga puede producir mayores pérdidas de carga, pero debemos calcular esas pérdidas según:
- caudal;
- diámetro;
- longitud;
- material;
- accesorios.
Los metros verticales representan desnivel. Los metros horizontales no se suman como altura: participan principalmente a través de las pérdidas que genera la circulación.
Por qué el diámetro de tubería puede cambiar tanto el resultado
Para un mismo caudal, reducir el diámetro aumenta la velocidad del agua y puede aumentar considerablemente las pérdidas por fricción.
Por eso, antes de solucionar un problema instalando una bomba más grande, hay que comprobar si la tubería está correctamente dimensionada.
En algunas instalaciones, mejorar el diámetro o corregir restricciones puede ser más razonable que intentar compensar todo mediante una bomba de mayor potencia.
Qué datos necesitas para hacer un cálculo serio
- Caudal requerido.
- Nivel de agua en el origen.
- Altura o nivel del punto de destino.
- Presión que necesitas en el destino, si corresponde.
- Longitud de la tubería de aspiración, cuando exista.
- Longitud de la tubería de impulsión.
- Diámetro interior o información suficiente de la tubería.
- Material de tubería.
- Codos y tees relevantes.
- Válvulas.
- Filtros y otros elementos que produzcan pérdida.
- Condiciones de presión en origen y destino cuando no estén abiertos a la atmósfera.
Tabla rápida: qué se suma y qué no
| Dato | ¿Interviene? | Cómo interviene |
|---|---|---|
| Desnivel vertical | Sí | Forma parte de la altura estática. |
| Presión requerida en destino | Sí, cuando corresponde | Se convierte en altura equivalente. |
| Longitud de tubería | Sí | Influye mediante las pérdidas de carga. |
| Diámetro de tubería | Sí | Modifica velocidad y pérdidas. |
| Codos y válvulas | Sí | Generan pérdidas locales. |
| Distancia horizontal | No como desnivel | Influye mediante la fricción de la tubería. |
| Altura de aspiración ya incluida en el desnivel total | No se vuelve a sumar | Evitar contabilizar dos veces la misma diferencia vertical. |
| Caudal | Sí | Determina, entre otras cosas, las pérdidas que tendrá el sistema. |
Errores frecuentes al calcular altura manométrica
Sumar metros verticales y horizontales como si fueran iguales
Una instalación con 20 metros de tubería horizontal y 10 metros de desnivel no tiene automáticamente 30 metros de altura.
Los 20 metros de tubería generan pérdidas que deben calcularse; no se suman directamente como desnivel.
Usar la altura de la bomba como referencia en vez del nivel del agua
Para establecer la altura estática debemos identificar correctamente los niveles relevantes del sistema.
Ignorar la presión necesaria al final
Puede hacer que el agua llegue, pero sin las condiciones necesarias para que funcionen correctamente duchas, aspersores u otros consumos.
Ignorar las pérdidas
Especialmente problemático en recorridos largos, caudales altos, tuberías pequeñas o instalaciones con muchos accesorios.
Inventar las pérdidas mediante un porcentaje fijo
Un porcentaje arbitrario puede alejarse mucho de las condiciones reales de una instalación.
Calcular primero la altura y aumentar después el caudal
Las pérdidas dependen del caudal. Si modificas significativamente el caudal de diseño, debes volver a revisar las pérdidas.
De la altura manométrica al punto de trabajo
Supongamos que terminamos nuestros cálculos y obtenemos:
Caudal requerido: 3 m³/h
Altura requerida: 36 m aproximadamente
Ya no estamos buscando una bomba “de tantos HP”.
Estamos buscando una bomba capaz de trabajar aproximadamente en:
Q = 3 m³/h | H = 36 mAhora debemos tomar la curva del modelo que estamos evaluando y revisar qué ocurre alrededor de esa combinación de caudal y altura.
Una bomba cuya altura máxima supere 36 metros no queda automáticamente seleccionada. Necesitamos saber cuánto caudal entrega realmente cuando trabaja alrededor de esos 36 metros.
Para una instalación sencilla, piensa en la altura requerida como la suma de desnivel, presión necesaria y pérdidas.
Primero determina el caudal. Después calcula la exigencia hidráulica para ese caudal. Finalmente comprueba ambos valores juntos en la documentación de la bomba.
Cuándo el cálculo necesita una revisión más completa
La fórmula simplificada es muy útil para comprender sistemas comunes, pero no todas las instalaciones pueden reducirse a tres números.
Conviene realizar una evaluación más detallada cuando existen, por ejemplo:
- depósitos presurizados;
- presiones diferentes tanto en origen como en destino;
- niveles de agua muy variables;
- aspiraciones exigentes;
- tuberías de gran longitud;
- caudales elevados;
- redes complejas con varios ramales;
- equipos trabajando en paralelo;
- procesos críticos;
- líquidos con características distintas del agua limpia.
En esos casos no conviene forzar una regla simplificada. Hay que modelar correctamente las condiciones de entrada y salida y las pérdidas de todo el sistema.
Conclusión
La altura manométrica permite traducir las exigencias de una instalación a un dato que podemos comparar con el comportamiento de una bomba.
El desnivel es importante, pero rara vez cuenta toda la historia. También pueden intervenir la presión que necesitamos en el destino y las pérdidas producidas por tuberías y accesorios.
Una vez que conocemos el caudal requerido y la altura que debe vencer la bomba, tenemos dos de los datos fundamentales para comenzar una selección hidráulica responsable.
El siguiente paso de Mundo HidroImpulso será aprender a utilizar esos dos valores en una herramienta que muchas personas ven en las fichas técnicas pero no saben interpretar: la curva de la bomba.
